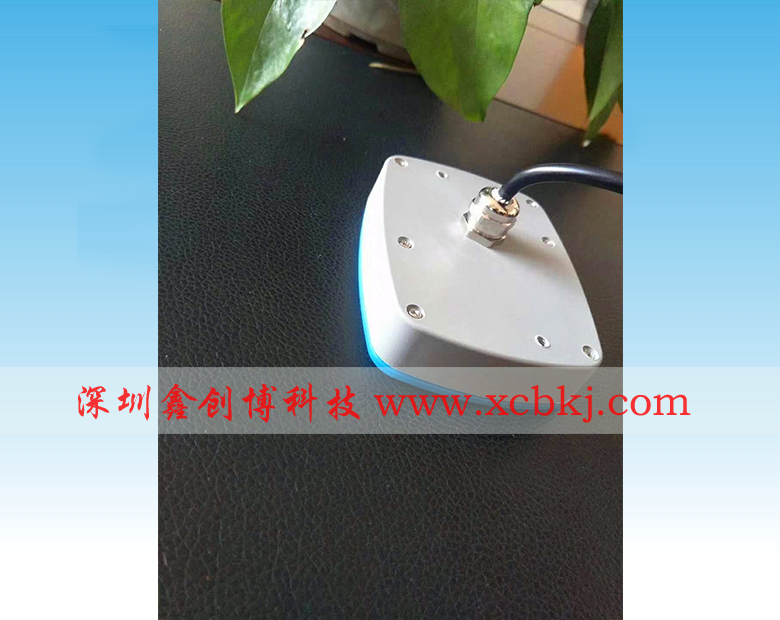

一、產品介紹

在傳統停車管理系統中，一般采用地感線圈檢測車輛通行情況，以防止道閘砸車。但地感線圈存在諸多缺陷：
1、安裝維護費力費時
2、施工不規范影響性能
3、暴雨和大雪天氣工作不穩定
4、無法檢測違規穿過行人，導致發生砸人事件
5、破壞路面影響美觀，不適用于大理石等高檔場所

道閘防砸雷達，解決地感線圈諸多痛點：
1、安裝維護十分便捷，接近“零施工”
2、不單能防砸車，還能防砸人
3、可適用直桿道閘、柵欄道閘、空降門、廣告道閘
4、適應酷暑、暴雨、大雪、冰雹等惡劣天氣
5、對車檢測概率超99.99%，檢測區域可任意靈活設置
6、軍工品質，產品壽命超5年

二、規格參數
（1） 技術指標
1、工作頻率：77GHz-81GHz
2、天線發射功率：12.5dbm
3、天線增益：10dbi
4、垂直方向波束：20°
5、水平方向波束：120°
6、檢測距離范圍：0.3m至6m（可調）
7、檢測水平范圍：-1m至1m（可調）
8、響應時間：100ms
9、信號輸出：開關量

（2） 檢測精度
1、車輛檢測概率：>99.99%
2、行人檢測概率：>99%

（3） 物理參數
1、尺寸大小：80mm×62mm×20mm
2、重量：120g
3、防水等級：IP-67

（4） 工作能耗
1、電壓：DC 9V - 36V（標準12V）
2、功耗：1.6W-1.8W

（5） 環境條件
1、溫度范圍：-40℃ - 85℃
2、濕度范圍：25℃相對濕度98%

（6） 可靠性
1、平均無故障時間（MTBF）大于18000小時

三、技術特點
1、安裝維護便捷
道閘防砸雷達體積小、重量輕，可前裝或后裝在道閘機外壁，實時檢測通過的車輛或行人。無需切割地面和單獨配備立柱，安裝和維護非常簡便靈活，基本實現“零施工”。針對不同長度的道閘桿，可靈活設置雷達檢測區域，調整適應不同感應距離。
2. 檢測精度高
道閘防砸雷達工作頻率高，方向性好，對目標檢測精度高，可達到分米級。對不同類型車輛（包括轎車、大小客車、各型貨車、鋁材質車輛、摩托車）的檢測概率優于 99.99%，對行人檢測概率優于 99%。
3. 全天候工作
道閘防砸雷達工作頻段為79GHz毫米波，具備穿透雨雪能力，產品外殼達到 IP-67 防水標準，在酷暑、暴雨、大雪、冰雹、霧霾等惡劣天氣條下，也能晝夜連續工作。
4. 使用壽命長
道閘防砸雷達電子元器件均采用工業級標準，長時間連續工作不會導致產品性能下降。產品平均無故障時間大于18000小時，產品壽命逾5年。
5. 工作穩定度高
道閘防砸雷功耗低，能耗小于 2W，產品進行了專門散熱設計，長時間工作不會產生高溫。產品還進行抗干擾處理，確保雷達在復雜電磁環境下也能正常工作。
6. 電磁輻射小
道閘防砸雷達發射信號強度低，天線輻射功率僅為12.5 dbm，僅為普通手機輻射強度的1%，電磁輻射標準符合國家環保要求，對人體沒有危害。
7. 供電便利
道閘防砸雷達采用9V-36V 直流供電，對電壓波動范圍適應性好，可直接由道閘機供電，無需采用單獨供電裝置。

四、安裝說明
1. 選位打孔
道閘防砸雷達直接安裝在道閘機箱外壁，靠近閘桿一側。安裝高度0.6米至0.7米，雷達指示燈朝外。在選位時，確保雷達前方無目標，左右上下移動雷達直至目標指示綠燈常滅（保證道閘桿未進入目標區域，干擾雷達正常工作），用鉆機選定位置打1個16mm孔、4個4mm孔。見下圖：

2．固定雷達
用螺釘將雷目I號道閘防砸雷達固定在道閘機箱外壁，擰緊螺釘，確保雷達不左右前后晃動。
3. 連接道閘
將道閘防砸雷達輸出端：藍色A1線、棕色A2線，連接道閘開關控制接口，如為常閉道閘，則連接B1綠色， B2黃色。
4、雷達接口說明
